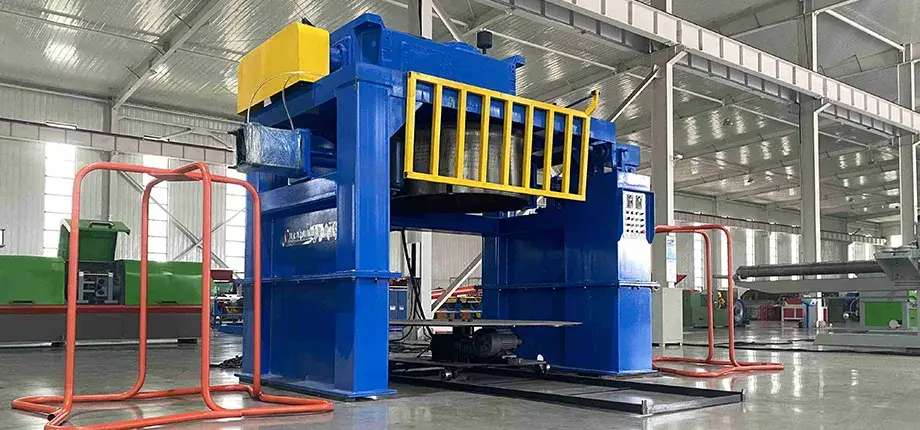

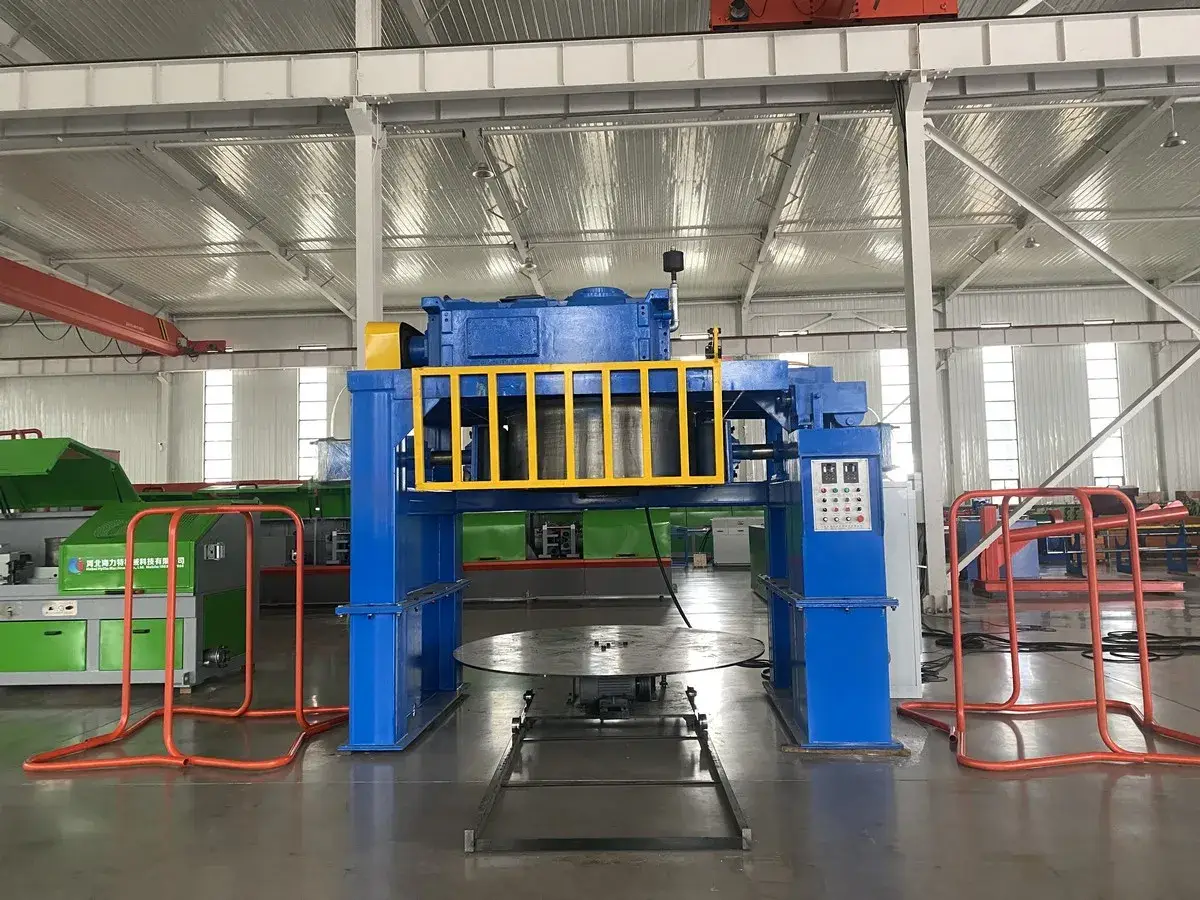

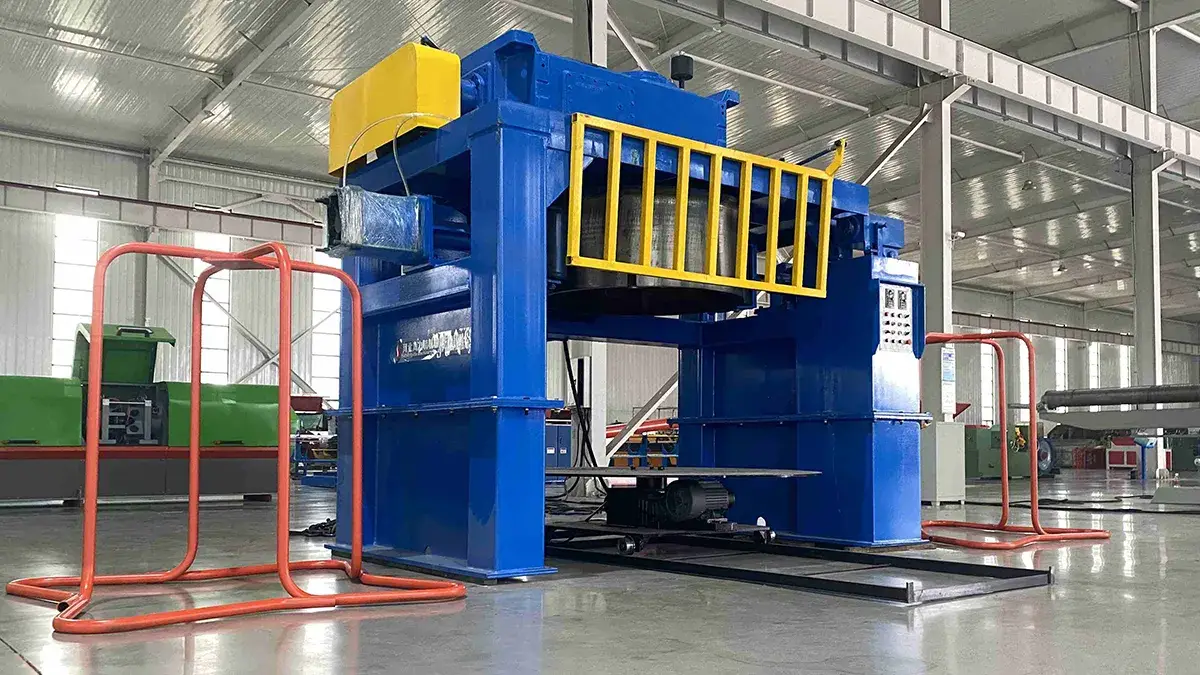

آلة سحب الأسلاك المقلوبةInverted Wire Drawing Machine
تُعد ماكينة سحب الأسلاك المقلوبة من المعدات عالية القدرة والمصممة خصيصًا لمعالجة الأسلاك المعدنية ذات الأقطار الكبيرة والاستخدامات الثقيلة. وتُعتبر جزءًا أساسيًا من خطوط إنتاج الأسلاك المعدنية، حيث صُممت للتعامل مع المواد الخام بقطر يصل إلى Ø40 مم، مع تنفيذ عمليات سحب بارد دقيقة لتحقيق تخفيض كبير في القطر مع الحفاظ على جودة معدنية عالية.
تم تجهيز الماكينة بنظام تغذية أوتوماتيكي هيدروليكي يقلل من الحاجة إلى العمل اليدوي ويضمن استمرارية واستقرار عملية السحب. يتم سحب السلك عبر قالب السحب تحت شد مضبوط، ثم يتم لفه عموديًا على وحدة لف علوية مقلوبة، مما يسمح بإنتاج لفائف كبيرة الوزن جاهزة للاستخدام الصناعي أو للعمليات اللاحقة.
| الفئة | المواصفات الشتغيلية | المواصفات / الوصف |
| القدرة الإنتاجية على المعالجة أداء السحب | المواد القابلة للمعالجة | فولاذ عالي الكربون، فولاذ متوسط ومنخفض الكربون، فولاذ النوابض، الفولاذ السبائكي، النحاس، الفولاذ المقاوم للصدأ، فولاذ الأدوات وغيرها |
| الحد الأقصى لقطر الدخول | Ø40 مم | |
| الحد الأقصى لوزن اللفائف النهائية | 2500 كغ | |
| الفئة القدرة الإنتاجية على المعالجة أداء السحب | قطر الأسطوانة | 1400 مم |
| سرعة السحب | 0–28 متر/دقيقة (قابل للتعديل) | |
| قدرة المحرك الرئيسي | 110 كيلوواط (6 أقطاب) | |
| الوظائف المساعدة الفئة القدرة الإنتاجية على المعالجة | مسافة حركة ناقل اللف | 2300 مم |
| قدرة محرك دوران ناقل اللف | 4 كيلوواط | |
| قدرة محرك حركة ناقل اللف | 1.5 كيلوواط |
| الفئة | المواصفات | المواصفات / الوصف |
| الأبعاد | أبعاد الماكينة الرئيسية (الطول × العرض × الارتفاع) | تقريبًا 4650 مم × 4950 مم × 3400 مم (بما في ذلك القضبان) |
| المكونات الأساسية | الأسطوانة | Ø1400 × 600 مم، سطح مطلي بكربيد التنغستن، صلابة HRC 63 |
| صندوق القالب | يتكون من قسم صندوق المسحوق وصندوق القالب، صندوق القالب مبرد بالماء ويمكن تعديله عموديًا لضمان المحاذاة | |
| وحدة الاستقامة | مُجهز بوحدة استقامة ذات خمس بكرات قبل صندوق القالب لضمان دخول السلك بشكل مستقيم | |
| بكرات الضغط | 6 بكرات نايلون مستوردة مقاومة للتآكل ودرجات الحرارة العالية | |
| ناقل اللف | قطر اللفة Ø2200 مم، تعمل بمحرك قدرة 4 كيلوواط مع نظام تحكم بمحول تردد | |
| علب التروس (المخفضات | علب تروس WPDS-80، WPDO-120 |
| نظام القيادة | محرك تيار متردد مع مغير تردد ومخفض سرعة (Gear Reducer) |
| نواة التحكم | نظام تحكم ذكي PLC |
| التحكم في السرعة | عاكس تردد تيار متردد ماركةINOVANCE / Huichuan |
| واجهة التشغيل | لوحة التحكم الرئيسية |
| النظام الهيدروليكي | يُستخدم لتشغيل نظام التثبيت الهيدروليكي الأوتوماتيكي الخاص بعملية تمرير السلك تلقائيًا. |
| النظام الهوائي | يتكون من أسطوانات هوائية، وصمامات كهربائية (Solenoid Valves)، ومكونات مرتبطة بها، ويُستخدم للتحكم في حركات التثبيت مثل بكرات الضغط. |
| متطلبات امداد الهواء | ضغط التشغيل: 0.6–0.8 ميجا باسكال معدل التدفق: ≥ 0.25 م³/دقيقة |
| مصدر الطاقة | 3 فاز, 380V, 50Hz |
| امداد الهواء | هواء مضغوط |
تحميل المواد وتشغيل وحدة الفك ← إدخال وتمرير السلك (يتم تلقائيًا بواسطة النظام الهيدروليكي) ← السحب والتجميع ← توقف تلقائي عند امتلاء الملف وإزالته ← تفريغ الملف ← إعادة تشغيل الدورة
-

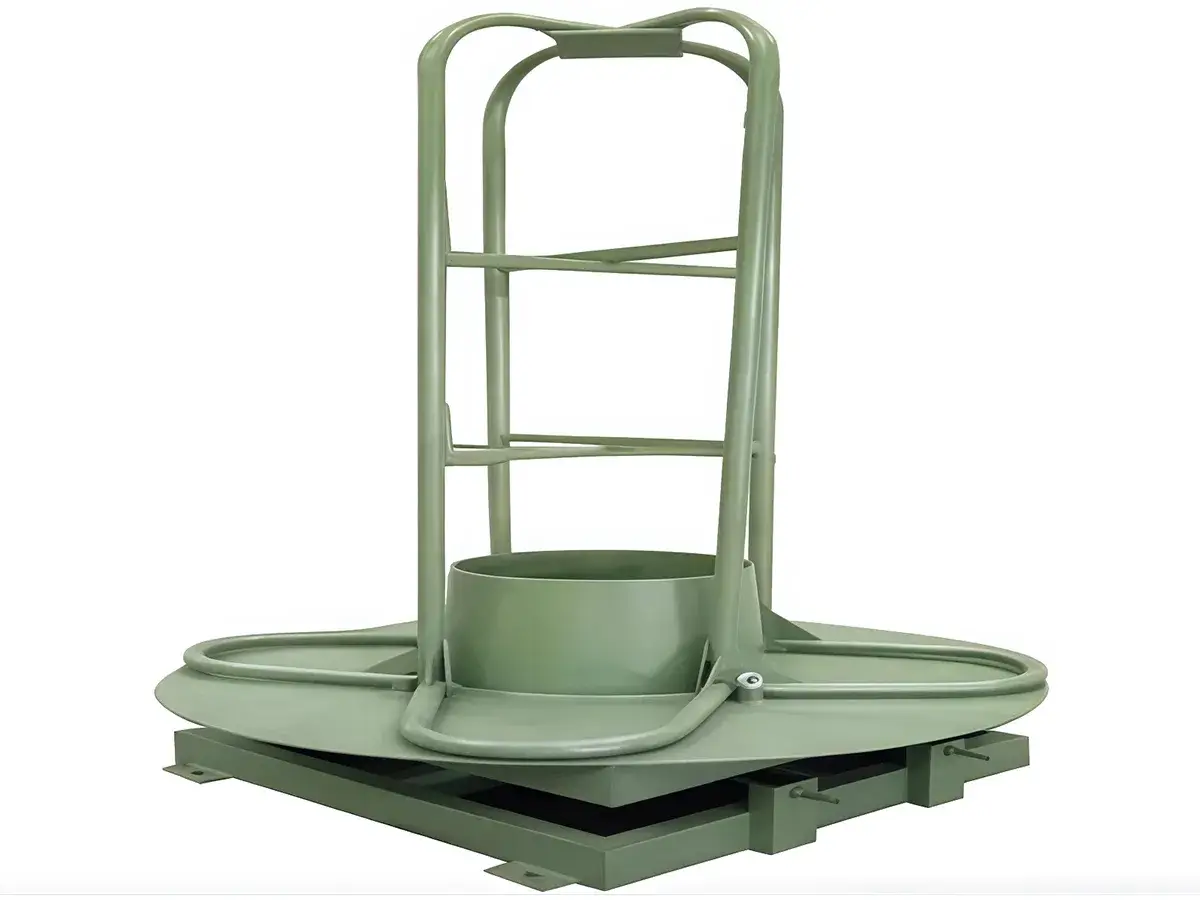

وحدة فك لف مخمَّدة بقدرة 3.0 طنتُثبت في بداية خط الإنتاج وتستخدم لحمل وفك لفائف الأسلاك المعدنية كبيرة القطر (حتى Ø40 مم). مزودة بنظام كبح مخمَّد قابل للضبط يضمن شدًّا ثابتًا ومتجانسًا أثناء عملية السحب، مما يمنع ارتخاء السلك الناتج عن القصور الذاتي أو الانقطاع، ويضمن استقرار عملية السحب في المراحل اللاحقة.
-

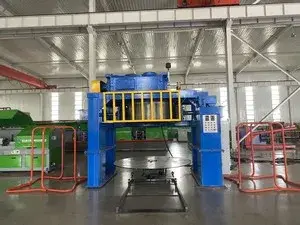

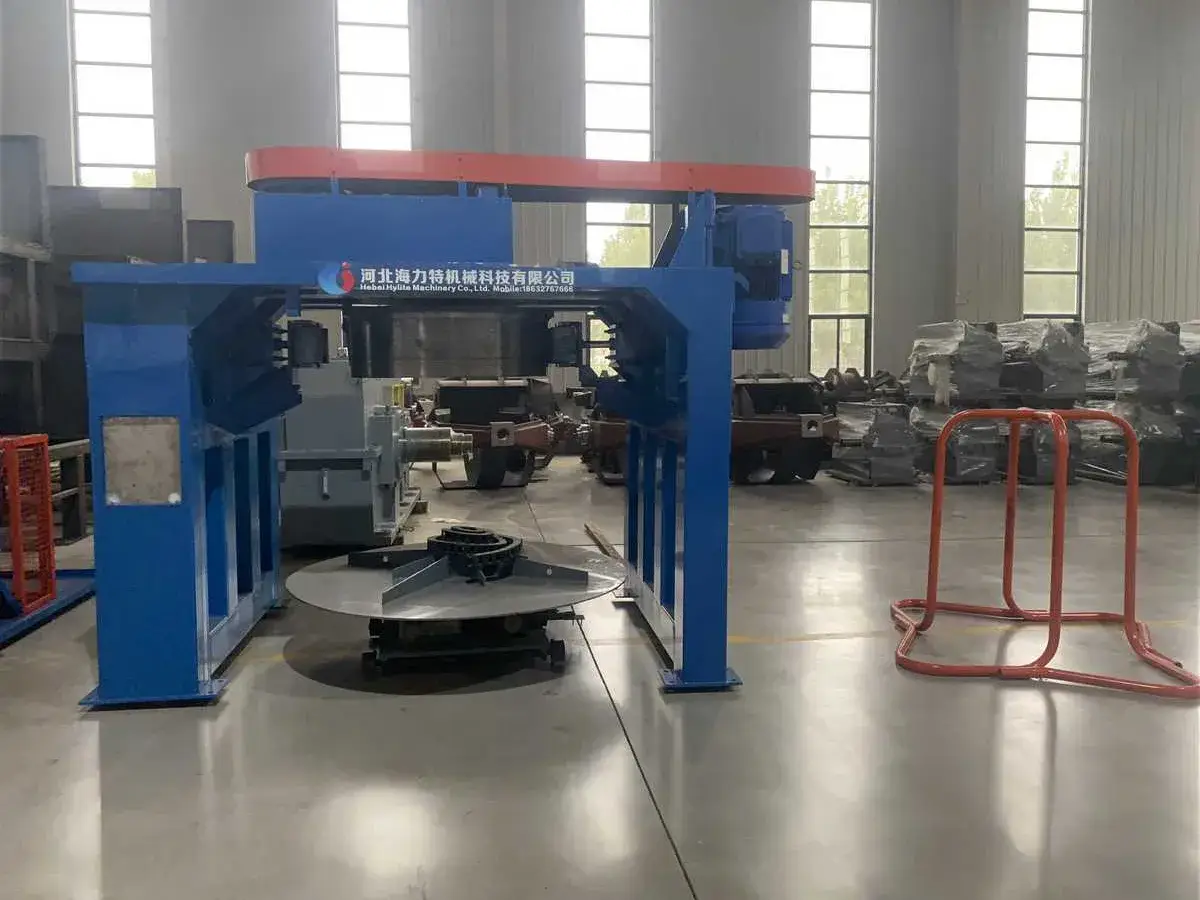

وحدة ناقل التجميعليست مجرد مكوّن سلبي، بل وحدة آلية متكاملة تجمع بين اللف الدوراني، ونظام تشغيل مستقل، ووظائف تفريغ متنقلة. تعمل بالتكامل مع نظام الإدخال الهيدروليكي التلقائي في الماكينة الرئيسية لتشكيل دورة إنتاج أوتوماتيكية كاملة تبدأ من التحميل والسحب والتجميع حتى التفريغ، مما يرفع كفاءة الإنتاج بشكل كبير ويقلل التدخل اليدوي.
-
ماكينة سحب الأسلاكتُعد القلب الأساسي لخط المعالجة الباردة للأسلاك المعدنية. تقوم بتطبيق قوة سحب عالية لسحب السلك المعدني كبير القطر عبر القوالب الدقيقة، مما يقلل قطره مع تشكيل لفائف نهائية كبيرة الوزن بجودة لف مستقرة وتحكم ثابت في الشد.
